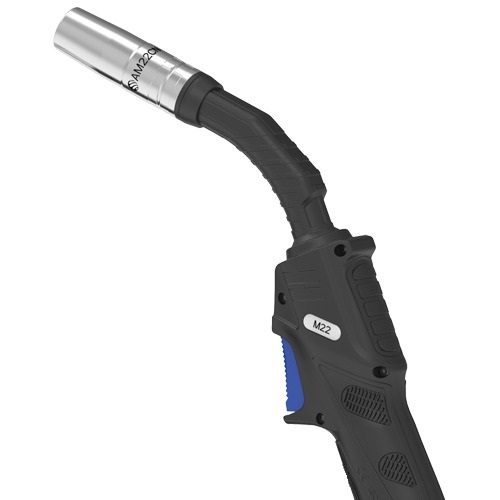

M22 svařovací hořák CO2 MIG/MAG chlazený plynem pro svařování při max. proudu 250 A s CO2 a 220 A se směsným plynem M21 při zatěžovateli 60 %. Systém hromadění a odstranění rozstřiku, nízká hmotnost, snadné polohování rukojeti. Pro drát 0,8–1,2 mm.

Klíčové vlastnosti a technologie hořáku M22

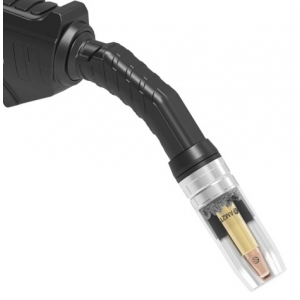

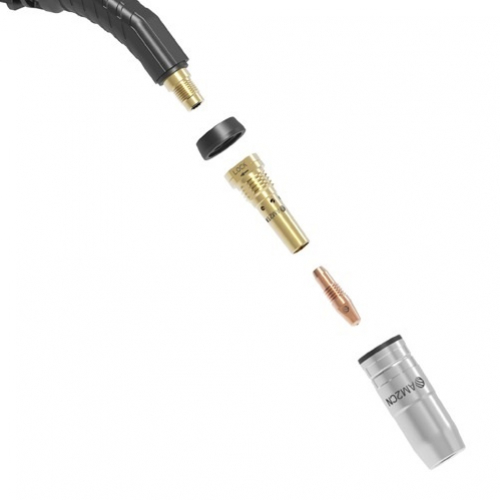

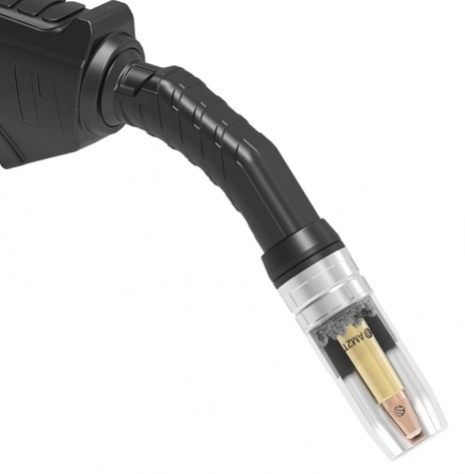

• Izolace rozstřikové komory (SIC - Spatter Isolation Chamber) - rozstřik vytvořený obloukem je zadržen v komoře, kde se shromažďují kapičky roztaveného kovu. Kombinace izolační technologie a geometrie mezikusu zajistí uvolnění nahromaděného rozstřiku při složení plynové hubice:

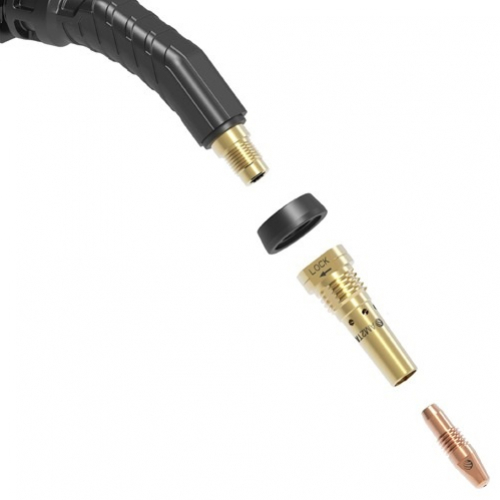

• mezikus s rozstřikovou hrází má levý závit pro jednoduché vyjmutí trysky,

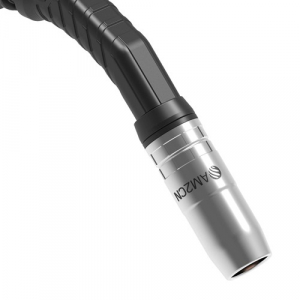

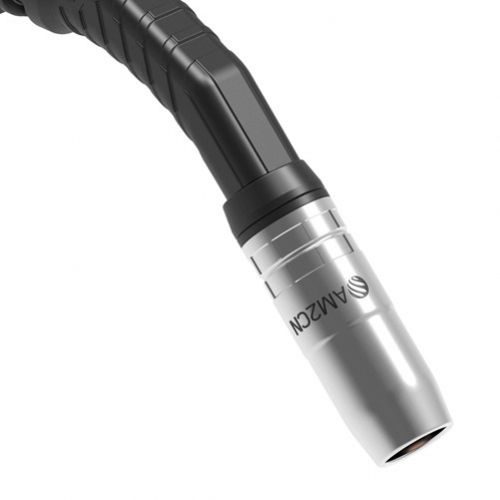

• ​patentované hubice s integrovaným izolačním systémem, který při vyjímání hubice automaticky rozbije prstenec rozstřiku,
• nízká hmotnost – v porovnaní se stejně velkým hořákem MB24 je ARC M22 o 20 % lehčí
• měděné špičky s velkou oblastí zúžení,
• tvarovaný krk hořáku odolný proti nárazu, drážky krku hořáku poskytují „úchop prstu“ pod svářečskou rukavicí, vycentrování průvlaku je zaručené na +- 0,05 mm,

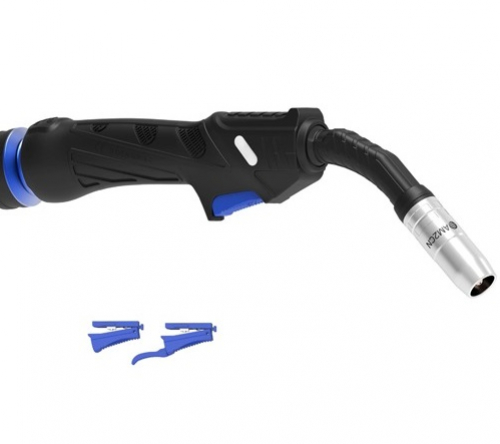

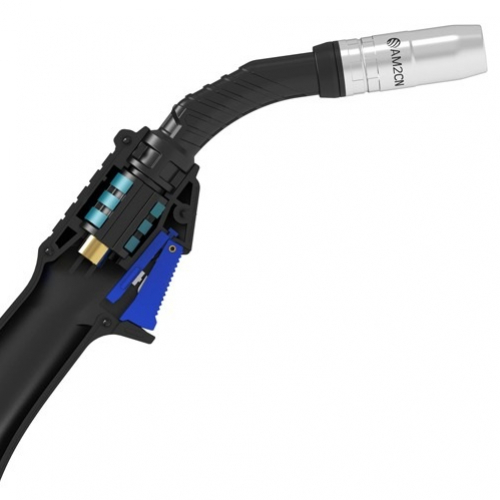

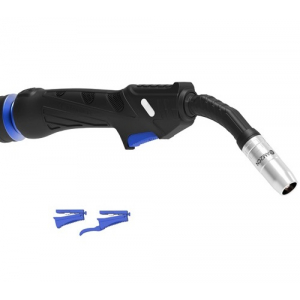

• rukojeť s velkým povrchem pro uchopení, tlačítko s mikrospínačem se životností > 1 milion cyklů, kloubové spoje a krátké kabelové podpěry pro snadní polohování, technologie AIR GAP izoluje vedené teplo a zabezpečuje chladnější rukojeť:

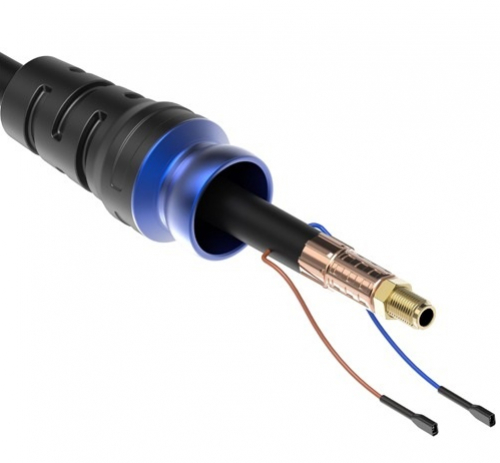

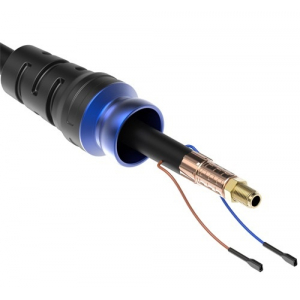

• flexibilní kabel s prémiovou úrovní výkonu je až o 40 % lehčí než standardní kabel a vydrží více než 1 milion ohybů při testování životního cyklu,
• výborný poměr výkonu hořáku k hmotnosti.

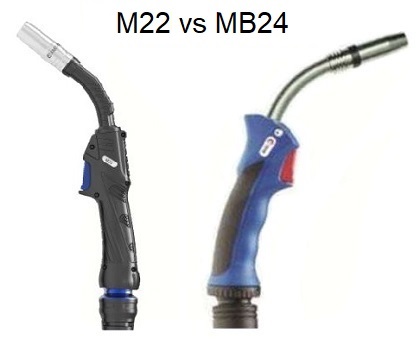

Srovnání svařovacích hořáků M22 a MB24

Hořáky M22 a MB24 slouží k MIG/MAG svařování. Parametry se téměř shodují, přičemž jeden rozdílný parametr dělá hořák M22 uživatelsky příjemnějším – při stejné velikosti jako MB24 má o 20 % nižší hmotnost, což při delším svařování vnímá svářeč jako velmi příjemný benefit.

Technické údaje IEC/EN 60974-7	M22	MB24
Metoda chlazení	plynem	plynem
Parametry CO2	250 A	250 A
Parametry Směsný plyn M21	220 A	220 A
Parametry Pulse	145 A
Zatěžovatel	60 %	60 %
Hmotnost hořáku ve výšce 1 m	0,91 kg	1,06 kg
Průměr drátu	0,8–1,2 mm	0,8–1,2 mm

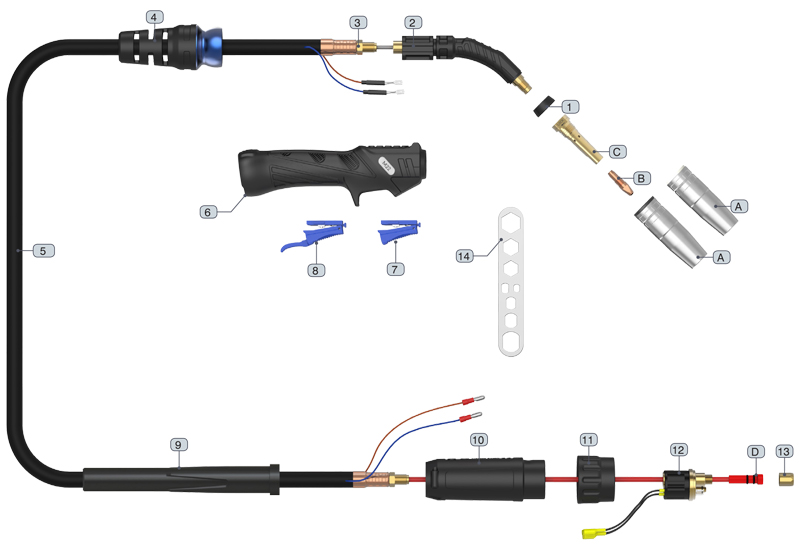

Náhradní díly a rozklad MIG/MAG svařovacího hořáku M22

Č.	Názov	Kód výrobcu
1	Izolátor mezikusu M22	55 13 003871
2	Trubka hořáku M22	55 13 014572
3	Matice hořáku M22	55 13 004309
4	Podpora rukojeti	55 13 006872
5	Sestava napájecího kabelu M22 4 m	55 13 016109
6	Rukojeť M1/M22	55 13 006661
7	Tlačítko standard	55 13 006675
8	Tlačítko dlouhé	55 13 006676
9	Chránič kabelu	55 13 006836
10	Kryt zástrčky	55 13 006689
11	Euro zásuvná matice	55 13 006519
12	Eurozástrčka 2	55 13 006696
13	Pojistná matice bowdenu	55 13 006695
14	Klíč	55 13 006685
A	Plynová hubice M22 kónická Ø 16 mm Plynová hubice M22 kónická Ø 14 mm	55 13 000734 55 13 000735
B	Kontaktní špička M2 M8 0,8 mm Kontaktní špička M2 M8 1,0 mm Kontaktní špička M2 M8 1,2 mm  Kontaktní špička M2 M8 1,0 mm AL Kontaktní špička M2 M8 1,2 mm AL	55 13 003288 55 13 003289 55 13 003290 55 13 003291 55 13 003292
C	Držák špičky M22	55 13 003875
D	Bovden ocelový 0,6-0,9 mm M1/M22 modrý 4 m AM1535-40 Bovden ocelový 1,0-1,2 mm M1/M22 červený 4 m AM2524-40 Bovden grafitový 1,0-1,2 mm M1/M22 4 m AM1564-40	55 13 012771 55 13 012784 55 13 012787
