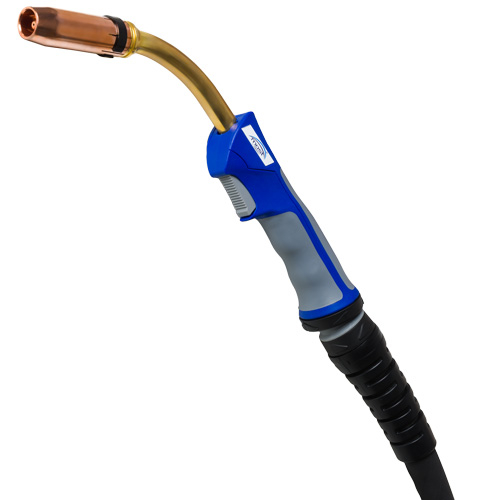

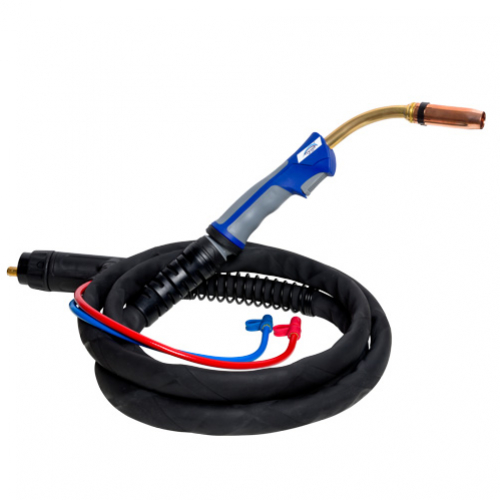

Svařovací hořák značky MOST M501 SGRIP je určený pro svařování metodou CO2 - MIG/MAG. Hořák je chlazený kapalinou a je vhodný pro svařování při max. proudu 520 A (CO2) a 420 A (MIX M21). S hořákem M501 můžete použít svařovací drát s průměrem 0,8 mm až 1,6 mm.

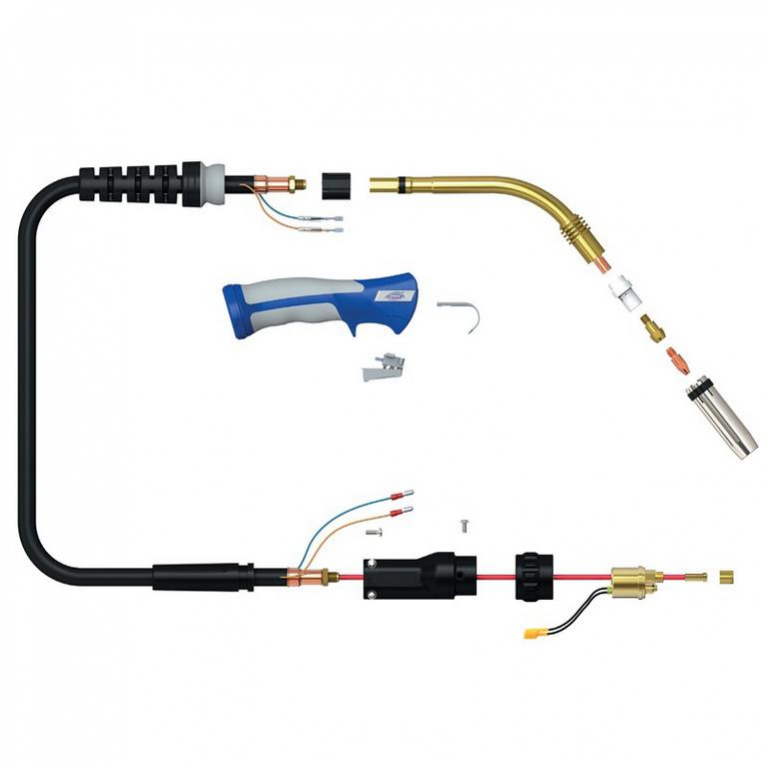

Konkrétní náhradní díly stejně jako rozložení pro tento typ hořáku naleznete na obrázku a v tabulce níže.
A
Hubice
B
Špička M8 x 30
C
Bowden
1
Difuzor 501 keramický bílý
2
Držák špičky M501 M6x25/M8x25
3
Izolační kroužek hořáku MB 501
5
Krk hořáku M501 SGRIP
6
Spona GER 9,5
7
Zavaděč bowdenu
8
Plynová hadice černá
9
Modrá hadice 5 x 1,5
10
Proudový kabel 3 m/4 m/5 m
11
Matice rukojeti UG8008
12
Pružina rukojeti 501
13
Rukojeť hořáku MSGRIP UG2514
14
Kabelový svazek kompletní
15
Kompletní kabelová koncovka 501
16
Spínač M15/501
17
Pružina eurokoncovky M501
18
Matice pružiny eurokoncovky M36/501
19
Zástrčka rychlospojky na hadici (fí 6)
20
Červená hadice 5x15 Modrá hadice 5x1,5
21
Kryt eurokoncovky M501
22
Matice eurokoncovky M15/501
23
Eurokoncovka pro kapalinou chlazené hořáky – kovová část
24
O-kroužek 4x1
25
Matice bowdenové koncovky
26
Závěsný hák rukojeti UB 2517
27
Zátka červená
28
Zátka modrá
Podrobnější informace o náhradních dílech a jejich kódech naleznete také v katalogovém listu hořáku.
