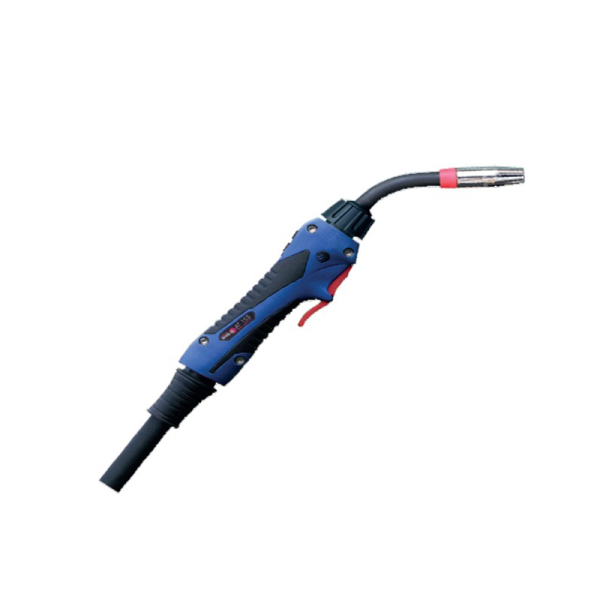

Plynem chlazený lehký svařovací hořák AT 155 LW pro svařování CO2 - MIG/MAG při max. proudu 190 A (CO2) a 180 A (MIX M21) při zatěžovateli 60 %. S hořákem lze používat svařovací drát o průměru 0,8–1,0 mm. Otočný vyměnitelný krk. Centrální adaptér KZ-2. Délka 5 metrů.
Konkrétní náhradní díly stejně jako rozložení pro tento typ hořáku naleznete na obrázku a v tabulce níže.
Č.
Název
Kód výrobce
1
Krk hořáku ABIMIG AT 155 T; 45G X125 Y70
006.D804.1
1.1
Krk hořáku ABIMIG AT 255 T; 45G X160 Y85
004.D831.1
2
Izolační kroužek (pro AT 155)
767.D607.5
2.1
Izolační kroužek (pro AT 255)
767.D637.5
3
Držák špičky (pro AT 155)
006.D719.5
4
Držák špičky (pro AT 255)
004.D624.5
5
Plynová hubice NW 12 (pro AT 155)
145.D001
6
Plynová hubice NW 12 (pro AT 155)
145.D004
7
Plynová hubice NW 17 (pro AT 155)
145.D003
8
Plynová hubice NW 16 (pro AT 255)
145.D011
9
Plynová hubice NW 14 (pro AT 255)
145.D012
10
Plynová hubice NW 18 (pro AT 255)
145.D014
11
Plynová hubice NW 12 (pro AT 255)
145.D015
12
Zavaděč drátu v krku hořáku 1,0–1,2 mm
122.D038
13
Izolátor krku
014.H354.1
14
Rukojeť
180.D077.1
15
Spínač
185.D118.1
16
Bowden
17
Teflonový bowden
18
Ohebný kloub na odstranění namáhání rukojeti
400.D574.1
19
Hadice BIKOX LW pro 3 m (AT 155)
160.H025.1
19.1
Hadice BIKOX LW pro 4 m (155)
160.H026.1
19.2
Hadice BIKOX LW pro 5 m (155)
160.H027.1
19.3
Hadice BIKOX LW pro 3 m (255)
160.H032.1
19.4
Hadice BIKOX LW pro 4 m (255)
160.H033.1
19.5
Hadice BIKOX LW pro 5 m (255)
160.H034.1
20
Pružina eurokoncovky NW 19
400.1010
21
Kryt eurokoncovky
501.2248
22
Matice eurokoncovky M33x2
500.0213
23
Eurokoncovka – kovová část KZ-2
501.0003
24
Matice bowdenové koncovky M10x1 (z umělé hmoty)
501.D536.5
25
O-kroužek 4x1
165.0002
26
Špička M6 x 25
Podrobnější informace o náhradních dílech a jejich kódech naleznete také v katalogovém listu hořáku.
