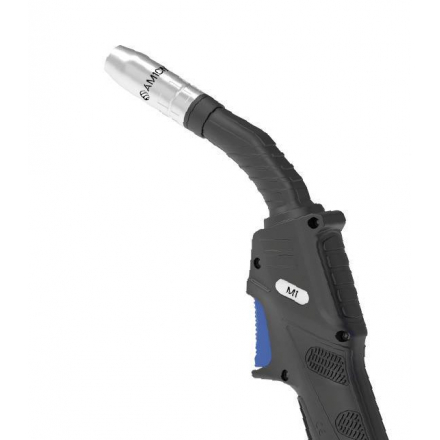

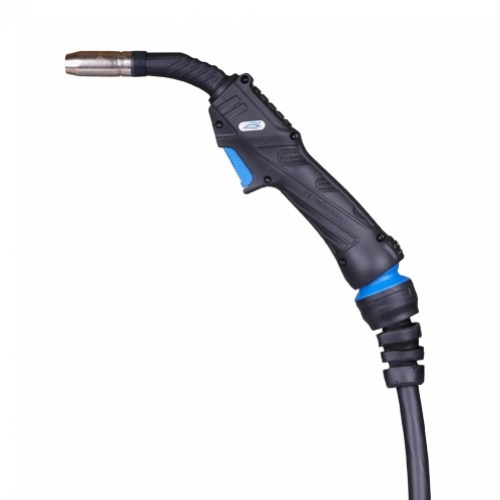

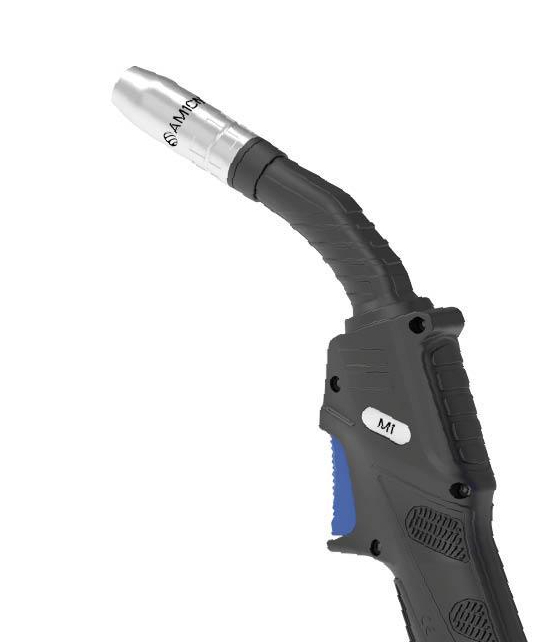

M1 svařovací hořák chlazený plynem na CO2 MIG/MAG svařování při max. proudu 180 A s CO2 a 150 A se směsným plynem M21 při zatěžovateli 60 %. Systém hromadění a odstranění rozstřiku, nízká hmotnost, snadné polohování rukojeti. Pro svařovací drát 0,6–1,2 mm.
Klíčové vlastnosti a technologie hořáku M1

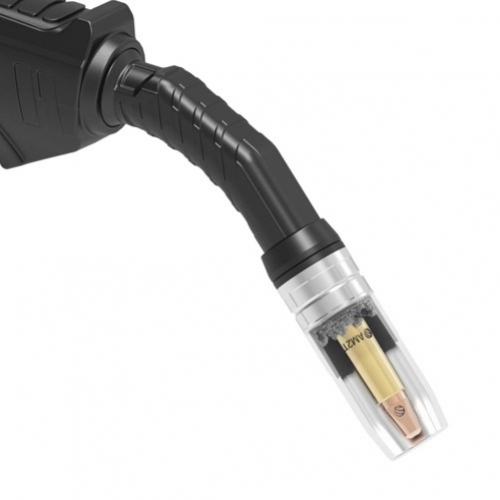

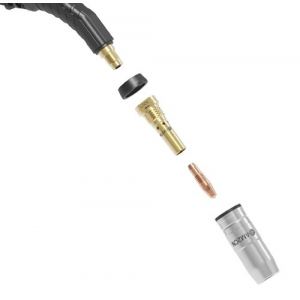

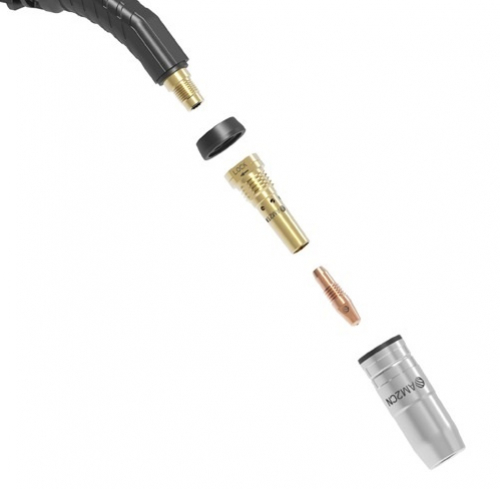

Izolace rozstřikové komory (SIC - Spatter Isolation Chamber) - rozstřik vytvořený obloukem je zadržen v komoře, kde se shromažďují kapičky roztaveného kovu. Kombinace izolační technologie a geometrie mezikusu zajistí uvolnění nahromaděného rozstřiku při složení plynové hubice:

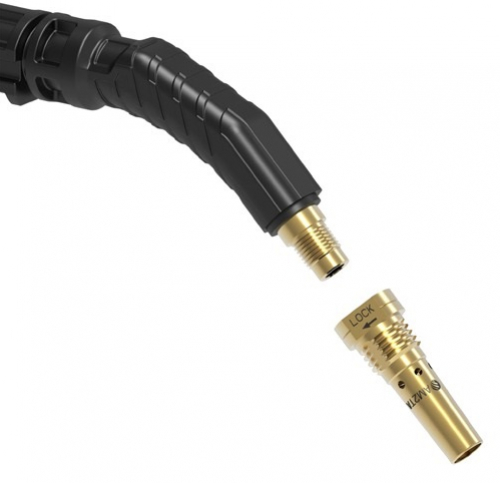

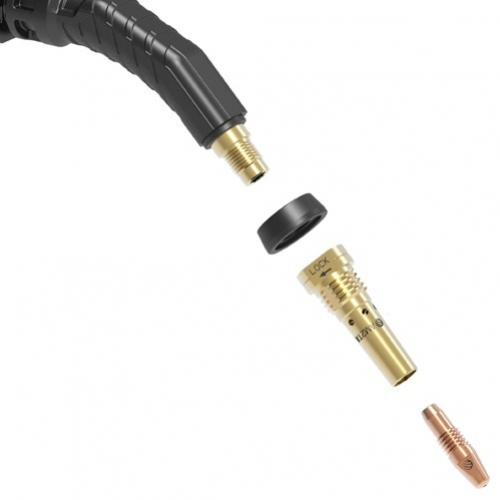

mezikus s rozstřikovou hrází má levý závit pro jednoduché vyjmutí trysky,

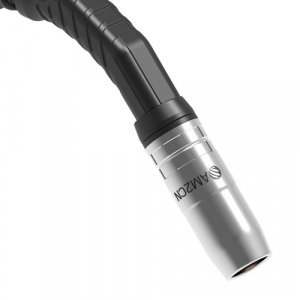

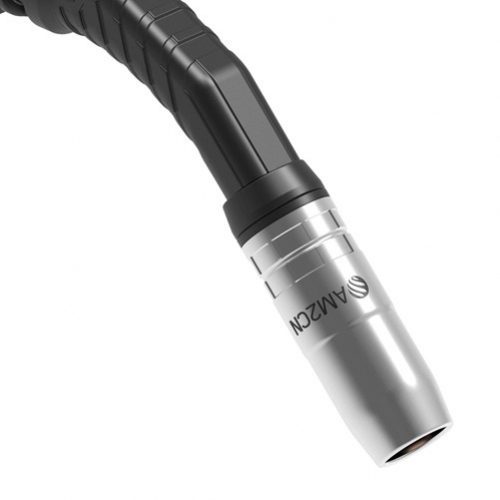

patentované hubice s integrovaným izolačním systémem, který při vyjímání hubice automaticky rozbije prstenec rozstřiku,
nízká hmotnost – v porovnaní se stejně velkým hořákem MB15 je ARC M1 o 20 % lehčí, ve výšce 1 metru váží 0,62 kg,
všechny části podléhající opotřebení jsou pro snadnou identifikaci označené laserem,
měděné špičky s velkou oblastí zúžení,
tvarovaný krk hořáku odolný proti nárazu, drážky krku hořáku poskytují „úchop prstu“ pod svářečskou rukavicí, vycentrování průvlaku je zaručené na +- 0,05 mm,

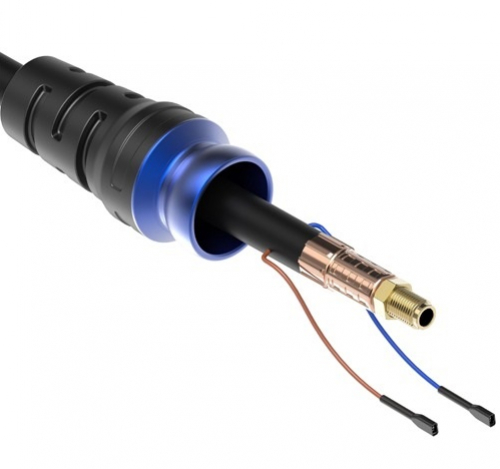

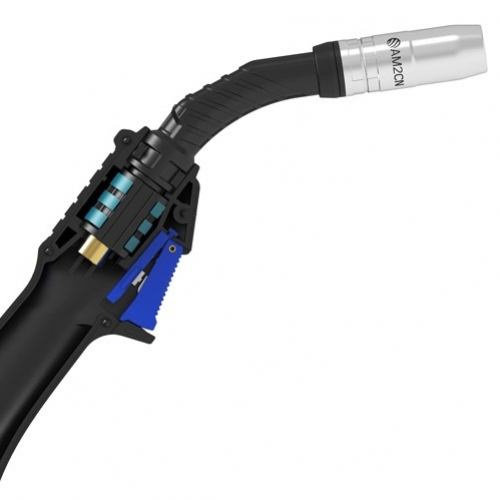

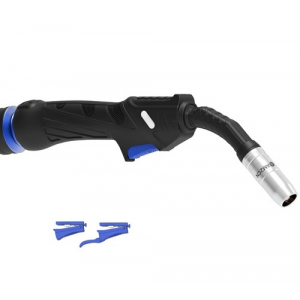

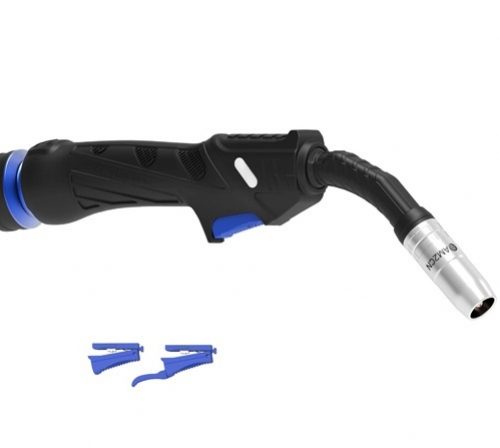

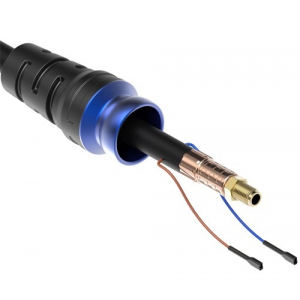

rukojeť s velkým povrchem pro uchopení, tlačítko s mikrospínačem „Plug and Play“ se životností > 1 milion cyklů, kloubové spoje a krátké kabelové podpěry pro snadní polohování, technologie AIR GAP izoluje vedené teplo a zabezpečuje chladnější rukojeť:
Srovnání svařovacích hořáků M1 a MB15
Hořáky M1 a MB15 slouží k MIG/MAG svařování. Parametry se téměř shodují, přičemž jeden rozdílný parametr dělá hořák M1 uživatelsky příjemnějším – při stejné velikosti jako MB15 má o 20 % nižší hmotnost, což při delším svařování vnímá svářeč jako velmi příjemný benefit.
Technické údaje IEC/EN 60974-7
M1
MB15
Metoda chlazení
plynem
plynem
Parametry CO2
180 A
180 A
Parametry Směsný plyn M21
150 A
150 A
Zatěžovatel
60 %
60 %
Hmotnost hořáku ve výšce 1 m
0,62 kg
0,75 kg
Průměr drátu
0,6–1,0 mm
0,6–1,0 mm
Náhradní díly a rozklad MIG/MAG svařovacího hořáku M1
Č.
Názov
Kód výrobcu
1
Izolátor mezikusu M1
55 13 003870
2
Trubka hořáku M1
55 13 014570
3
Matice hořáku M1
55 13 004309
4
Podpora rukojeti
55 13 006872
5
Sestava napájecího kabelu M1 5 m
55 13 016104
6
Rukojeť M1/M22
55 13 006661
7
Tlačítko standard
55 13 006675
8
Tlačítko dlouhé
55 13 006676
9
Chránič kabelu
55 13 006835
10
Kryt zástrčky
55 13 006689
11
Euro zásuvná matice
55 13 006519
12
Eurozástrčka 2
55 13 006696
13
Pojistná matice bowdenu
55 13 006695
14
Klíč
55 13 006685
A
Plynová hubice M1 kónická Ø 12 mm Plynová hubice M1 kónická Ø 10,5 mm
55 13 000730 55 13 000731
B
Kontaktní špička M1 M6 0,6 mm Kontaktní špička M1 M6 0,8 mm Kontaktní špička M1 M6 1,0 mm Kontaktní špička M1 M6 1,2 mm Kontaktní špička M1 M6 1,0 mm AL Kontaktní špička M1 M6 1,2 mm AL
Bovden ocelový 0,6-0,9 mm M1/M22 modrý 5 m AM1535-30 Bovden ocelový 1,0-1,2 mm M1/M22 červený 5 m AM2524-30 Bovden grafitový 1,0-1,2 mm M1/M22 5 m AM1564-30
