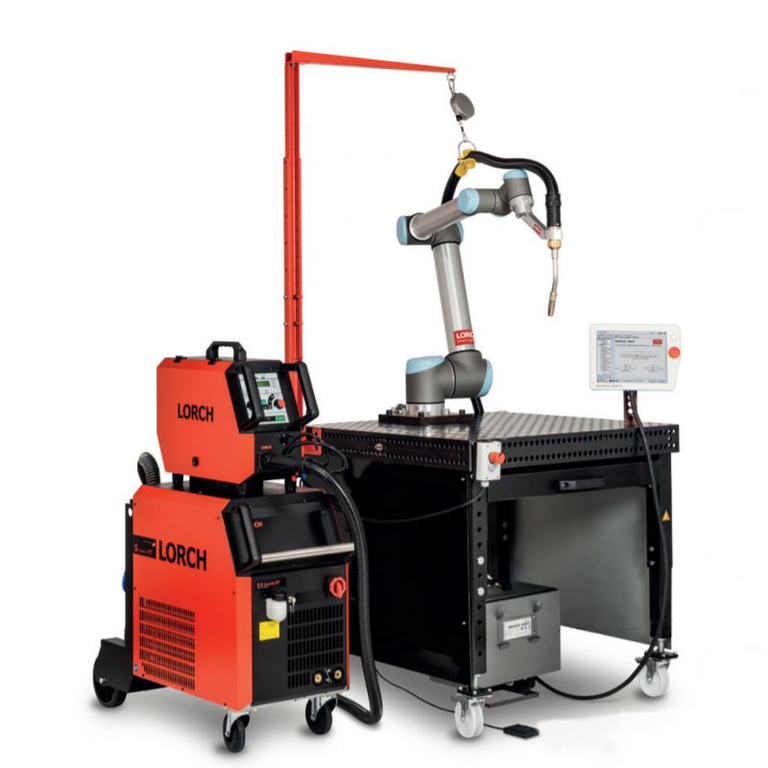

Svařovací set složený ze špičkového robotického systému Cobot Lorch a svářečského stolu Siegmund je výborným krokem ke automatizaci ve středně velkém provozu a zvýšení konkurenceschopnosti vaší firmy na trhu.

Spojením špičkového svařovacího zdroje S-RoboMIG XT a Cobota UR10 od aktuálního lídra na trhu kolaborativních robotů vzniká jedinečný svařovací systém se širokým uplatněním.

Smysluplná investice – investicí do svařovacího setu získáte z pohledu kvality perfektní robotické svary. Osvobodíte vysoce kvalifikované svářeče od opakovaných činností a zvýšíte produktivitu. Cobot je tak jednoznačným krokem k průmyslu 4.0.

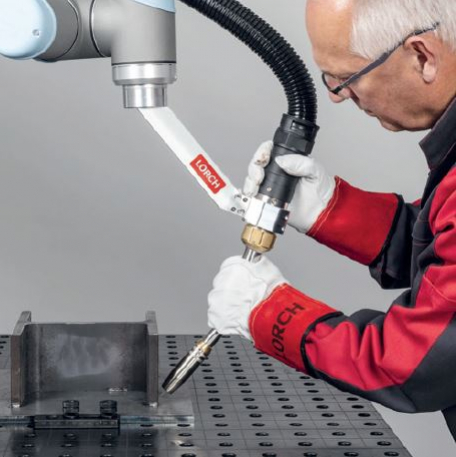

Člověk + robot = přesnost, kvalita, efektivita – Cobot pracuje spolu s člověkem (kolaborativní robot = Cobot). Svářeč jej nastaví a robot provádí zadané svařovací operace přesně a bez únavy. Je určen pro automatizované svařování malých a středních sérií.

Bezpečnost - Cobot má odlehčenou konstrukci a integrovaný bezpečnostní systém, který okamžitě reaguje na dotek zastavením robotického ramene, proto jeho interakce s člověkem je naprosto bezpečná. Na rozdíl od průmyslových robotů tak nemusí být umístěn v ochranné buňce. Dodaný balíček má certifikaci CE.

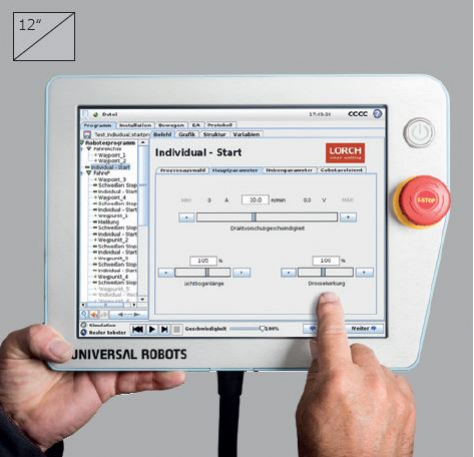

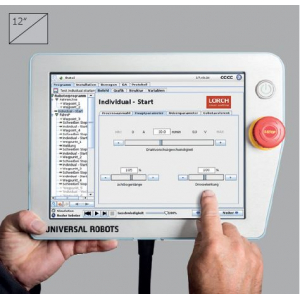

Ovládání robota Cobot a software Cobotronic – Lorch přináší jedinečný integrovaný software Cobotronic, díky kterému programujete pohyb i svařovací procesy v jednom systému. Programování robota je intuitivní a zvládne jej běžný uživatel chytrého telefonu. Kvalifikovaný svářeč využije svých zkušeností při nastavování programu a následně můžete svěřit výrobu méně odborným pracovníkům.

Shrnuté informace naleznete shrnuté také v našem blogu Zkušený svářeč, který se neunaví - automatizace svařovacích výrob Cobotom.

Procesy Lorch Speed

V Cobot Welding Package máte díky zdroji Lorch S-RoboMIG XT k dispozici různé inovativní svařovací procesy (programy):

Program SpeedPulse XT – patentovaná regulační technika XT – spojuje vysoce kvalitní proces pulzního svařování s následujícím přenosem materiálu sprchovým obloukem a enormně tak zvyšuje výkon odtavení a rychlost svařování. Série S-XT reguluje tak rychle a přesně, jako dosud nikdy – ještě ve stejné fázi pulsu. Výsledkem je extrémně stabilní oblouk a prakticky žádný rozstřik.

ProgramTwinPuls XT - cíleně a odděleně řídí fáze natavení a ochlazení. To zajišťuje podstatně menší a cíleněji vnesené teplo do obrobku a menší deformaci. Právě tam, kde se dosud svařovalo procesem TIG, dává TwinPuls XT nové možnosti. Svařování je rychlejší a efektivnější, se vzhledem, který se srovnání s TIGovým svarem nemusí obávat.

Program SpeedArc XT - přesvědčuje mimořádně zaostřeným obloukem a podstatně vyšší hustotou energie než srovnatelné procesy. Dosahuje mimořádně hlubokého průvaru do základního materiálu, nesrovnatelného s výkonem převaření normálních MIG-MAG zdrojů. Díky zvýšenému tlaku oblouku do tavné koupele je MIG-MAG svařování se SpeedArc XT rychleji a maximálně hospodárně.

ProgramSpeedUp - svařování stoupajících svarů je výzvou již při ruční práci. S robotem se takové svařování jeví téměř jako nemožné, proto se u robotických buněk používají drahé otočné a sklopné polohovací přípravky. To u Cobot-u neplatí. Díky kombinaci fáze vysokého proudu pro optimální natavení materiálu a fáze se sníženým vnosem energie pro bezpečný průvar zvládá Cobot svislé svary perfektně a s konstantní rychlostí.

ProgramSpeedCold - pro stabilní chování oblouku při svařování tenkých plechů, znamená konec pevně přilepujícího se rozstřiku. Dokonce i velmi tenké plechy lze spolehlivě svařovat pomocí SpeedCold. Vznikající rozstřik je tak „studený“, že se většinou nepřilepuje. Schopnosti SpeedCold jsou zřejmé zejména při svařování tenkých plechů na tupo, přeplátovaných a koutových svarů.

Koncept ovládání XT:

• "3 kroky a svařuj",
• automatické nastavení (řízení synergie),
• intuitivní ovládání,
• snadný výběr režimu a programu,
• plynule nastavitelná regulace svařovacího proudu,
• regulace dynamiky oblouku (u režimů Synergic, SpeedArc XT, SpeedPulse XT, TwinPuls XT),
• individuální nastavení délky oblouku pro fázi start, svařování a ukončení,
• Tiptronic pracovní paměť pro 100 svařovacích úloh (volitelně 1000),
• digitální na volt-ampér přesný displej,
• měření a kompenzace okruhu svařování.

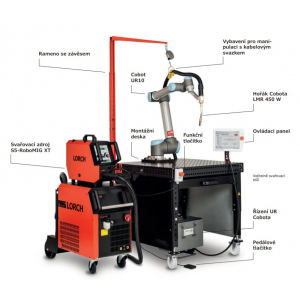

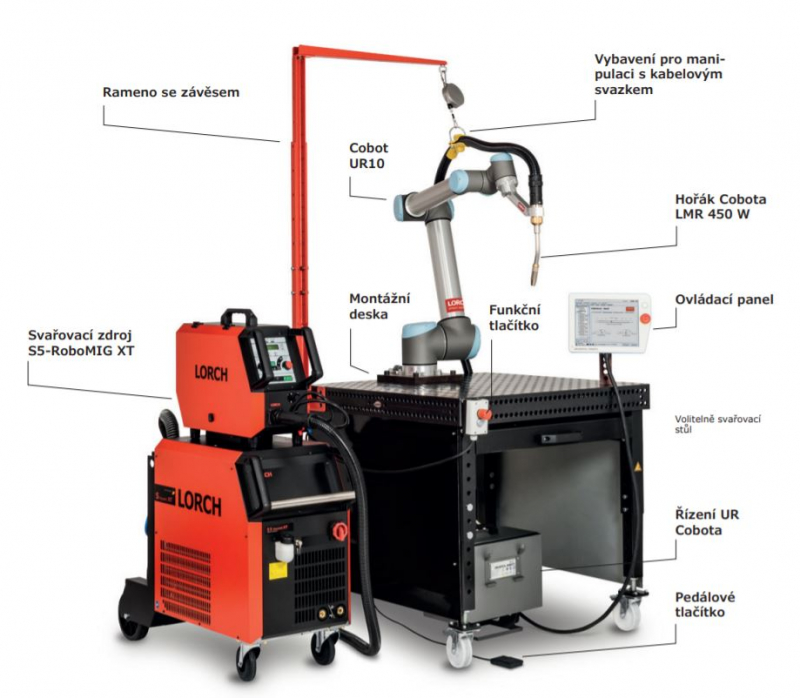

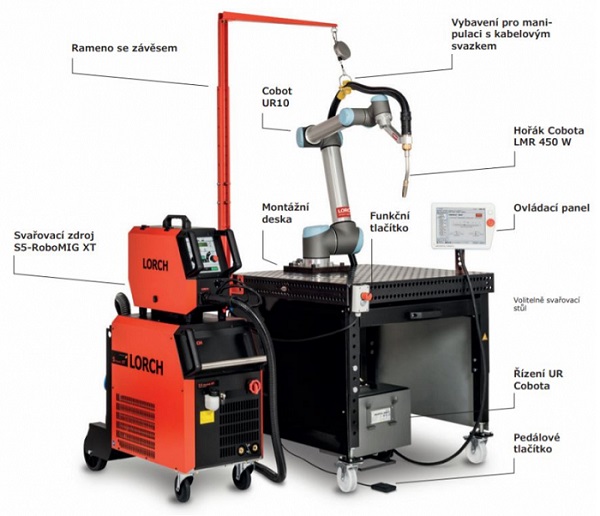

Obsah balíčku Lorch Cobot Welding Package:

• robotické rameno UR10 včetně řízení a dotykového ovládacího panelu:
  • akční rádius: 1300 mm,
  • nosnost: 10 kg,
  • přesnost: +/- 0,1 mm,
  • 6 rotujících kloubů s 360° rotací,
• svařovací zdroj S5-RoboMIG XT chlazený kapalinou s posunem drátu (dílenský podavač) a 3mi lety průmyslové záruky:
  • rozsah svařovacího proudu: 25-400 A,
  • proud při zatížení 100% pracovního cyklu: 320 A,
  • proud při zatížení 60% pracovního cyklu: 350 A,
• propojovací kabely 70 mm² délky 1 m,
• plná softwarová výbava procesy,
• speciální rozhraní cobota Cobotronic,
• vodní chladící systém se zvýšeným výkonem chlazení (1,5 kW),

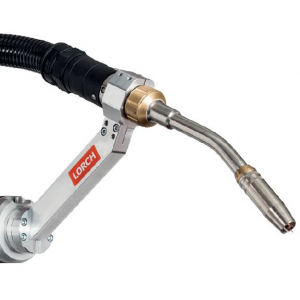

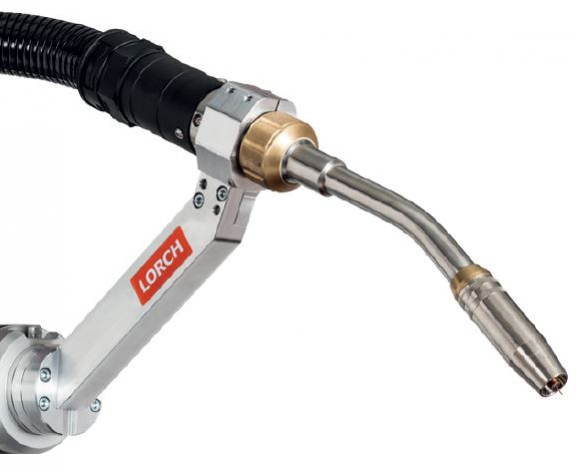

• hořák Cobot 3,5 m s dvojitým chlazením včetně sady první výbavy,
• rameno se závěsem,
• výbava pro manipulaci s kabelovým svazkem,
• nožní pedálové tlačítko,
• funkční tlačítko s nouzovým vypnutím STOP,
• montážní deska Cobota pro rozměr otvorů 16 a 28 mm,
• uzemňovací kabel 70 mm²,
• adaptér cívky drátu,
• značka CE dle normy DIN EN 12100 (zamýšlené použití: Cobot ke svařování na svařovacím stole),
• Cobot Welding Package s 2letou zárukou Cobota,
• podpora, servis, školení.

Je možnost dokoupit další příslušenství a bezpečnostní prvky.

Svařovací stůl Siegmund Systém 16

Součástí setu je kvalitní svařovací stůl se systémem 16:

• rozměry: 1000 x 1000 x 100 mm,
• systémové otvory: Ø 16 mm,
• vzdálenost otvorů: 50 mm,
• vzdálenost otvorů (bok stolu): 25 mm,
• rastr: 50 mm,
• bok stolu 100 mm,
• tloušťka materiálu 12 mm.
