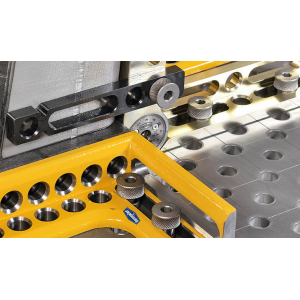

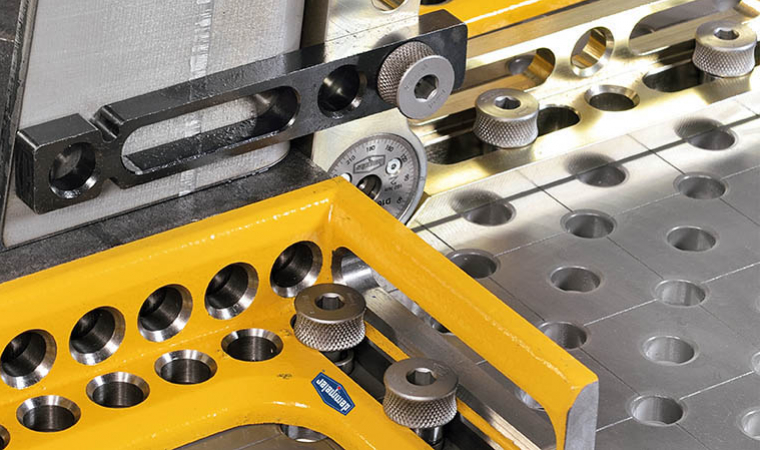

Dlouhý čep PS pro všechny systémové díly na stole, deskách adaptéru atd. nebo pro zvláštní přípravky.

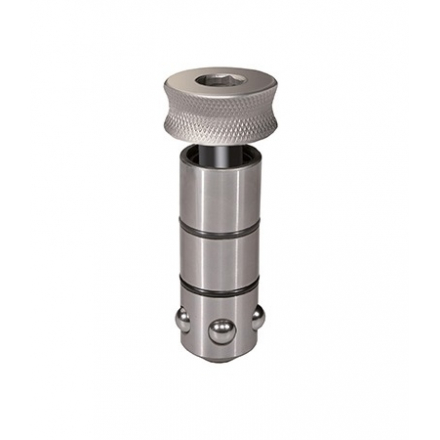

Spojovací čep PS dlouhý D16-06002-000 Demmeler

• velmi rychlé spojení při současně velkém upínacím zdvihu,
• velmi vysoká upínací síla díky účinku planetové převodovky a vyhnutí se dvouchodovému závitu,
• silový a s tvarovým stykem, díky O-kroužku samostředící spojení,
• upnutí pomocí imbusového klíče (D16: SW 8) nebo s momentovým klíčem,
• ergonomicky tvarovaná hlava čepu s prohlubní pro rychlou jednoruční obsluhu,
• vysoce kvalitní tvrzená ocel, maximální přesnost díky broušenému provedení,
• O-kroužky zabraňují protáčení při utahování a současně čistí systémový otvor,
• 4 upínací kuličky mechanicky zajištěné proti vypadnutí pro zaručení rovnoměrného upnutí,
• otáčením ergonomicky tvarované hlavy čepu se kuličky patentovaného PS čepu usadí na spodní straně svařovacího stolu prostřednictvím bodového dotyku na fasetě. Dalším otáčením se čep upne.

Parametry:

• tažná síla: max. 10 kN,
• střihová síla: max. 50 kN,
• utahovací moment: 20 Nm,
• hmotnost: cca 0,10 kg,

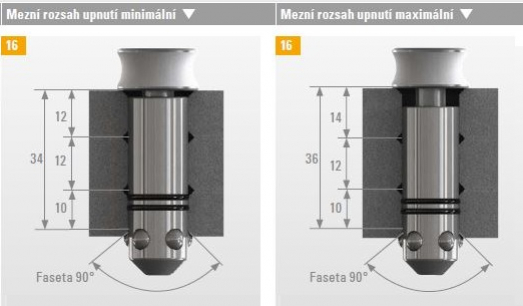

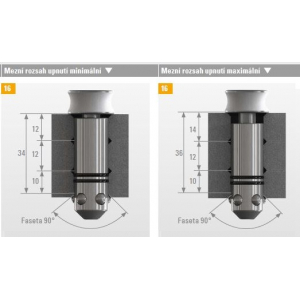

• mezní rozsah upnutí: 34 - 36 mm,
• průměr A: 16 - 0,01 mm,
• průměr B: 12 ​​mm.

Při použití upínacích čepů se nesmí překročit specifikovaná zatížení. Musí být zabráněno zavedení pnutí po svařování, nepříznivým pákovým poměrům a rázům.
