TIG svařování vyžaduje zkušenosti, šikovné ruce, kvalitní TIG svářečku a správně zvolené příslušenství. Jednou z nejdůležitějších položek jsou netavící se wolframové elektrody pro TIG. Nejde přitom jen o jeden typ elektrody – liší se složením, barvou, použitím, vhodným proudem AC/DC i materiálem, který chcete svařovat.
V článku najdete rychlý přehled barev wolframových elektrod, doporučené použití pro hliník, nerez a ocel, rozdíl mezi AC a DC režimem i orientační tabulku průměru elektrody, hubice a svařovacího proudu.
Jakou barvu wolframové elektrody vybrat pro TIG?
Barva wolframové elektrody pomáhá rychle poznat její složení a doporučené použití. Při výběru sledujte hlavně to, zda svařujete v režimu DC nebo AC, jaký materiál svařujete a jaký svařovací proud používáte.
Rychlé doporučení: Pro TIG DC na nerez a ocel se často používají šedé, zlaté, modré nebo fialové elektrody. Pro TIG AC/DC na hliník vybírejte elektrody vhodné pro AC režim, například zelené, bílé, fialové nebo moderní univerzální AC/DC elektrody podle doporučení výrobce.
| Barva elektrody | Typ / označení | AC / DC použití | Vhodné materiály | Kdy ji zvolit |
|---|---|---|---|---|
| Zelená | WP – čistý wolfram | AC | hliník a jeho slitiny | Základní volba pro AC svařování hliníku. |
| Bílá | WZ – zirkonovaná | AC | hliník, slitiny hliníku | Vhodná tam, kde je důležitá odolnost proti znečištění svaru. |
| Šedá | WC – ceriovaná | DC / univerzální použití | ocel, nerez, titan, nikl, měď, slitiny hliníku | Dobrá univerzální volba, neradioaktivní alternativa k červené elektrodě. |
| Zlatá | WL 1,5 – lanthanovaná | DC / univerzální použití podle výrobce | ocel, nerez, titan, nikl, měď | Stabilní oblouk, dobré zapalování, vhodná i pro náročnější TIG svařování. |
| Modrá | WL 2 – lanthanovaná | DC / univerzální použití podle výrobce | ocel, nerez, titan, nikl, měď | Výborná životnost a stabilita oblouku i při vyšších proudech. |
| Fialová | E3 – elektroda se vzácnými zeminami | AC/DC | ocel, nerez, hliník, titan, nikl, měď, slitiny hořčíku | Moderní univerzální volba pro TIG svařování bez radioaktivity, vhodná jako alternativa k thoriovým elektrodám. |
| Tyrkysová | Multi-Strike / univerzální typ | AC/DC | hliník, ocel, nerez | Univerzální volba, pokud nechcete řešit více typů elektrod. |
| Červená | WT – thoriovaná | DC | vysoce legované a nerezové oceli | Má dobré zapalování, ale obsahuje thorium. V praxi se často nahrazuje neradioaktivními alternativami. |
Rychlý výběr podle materiálu
- Hliník: vybírejte wolframovou elektrodu vhodnou pro AC režim a použijte TIG AC/DC svářečku.
- Nerez: nejčastěji se používá TIG DC a elektrody vhodné pro stabilní oblouk při nižších i středních proudech.
- Ocel: vhodné jsou univerzální elektrody pro DC režim podle proudu a typu práce.
- Tenké materiály: důležité je stabilní zapalování, vhodný průměr elektrody a přesné nastavení proudu.
- Vyšší proudy: sledujte průměr elektrody, zatížitelnost a doporučení výrobce.

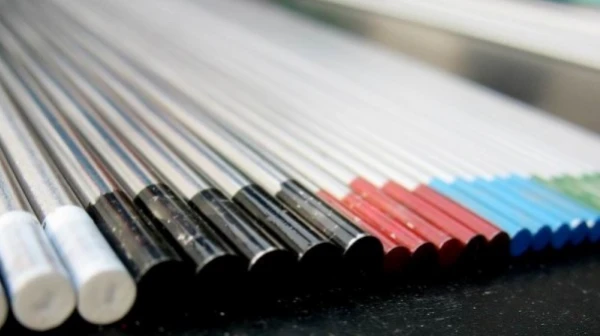

Typy wolframových elektrod podle barvy
Zelená wolframová elektroda z čistého wolframu (WP)
Poskytuje stabilní svařovací oblouk při AC svařování a velmi dobrou odolnost vůči znečištění. Patří mezi základní a cenově dostupné elektrody. Používá se hlavně pro TIG svařování hliníku a jeho slitin.
Tyrkysová wolframová elektroda Multi-Strike pro AC/DC svařování
Univerzální typ elektrody se stabilním obloukem při AC/DC svařování. Hodí se pro zákazníky, kteří chtějí používat jednu elektrodu pro více materiálů, například ocel, nerez i hliník. Vždy ale sledujte doporučení výrobce konkrétní elektrody.
Šedá wolframová elektroda s obsahem ceria (WC)
Má dobré zapalování, stabilní oblouk a dlouhou životnost. Používá se pro řadu materiálů, například nelegované a legované oceli, nerez, titan, nikl, měď nebo některé slitiny hliníku. Je neradioaktivní a často se používá jako univerzální alternativa k červené elektrodě.
Červená wolframová elektroda s jednoduchým zapalováním oblouku – thoriovaná (WT)
Červené thoriované elektrody mají dobré zapalování a stabilitu oblouku, často při DC svařování vysoce legovaných a nerezových ocelí. Obsahují však thorium, proto se v praxi stále častěji nahrazují neradioaktivními alternativami.
Poznámka: Pokud hledáte neradioaktivní alternativu pro běžné TIG DC svařování nerezu a oceli nebo univerzální použití v AC/DC režimu, často se používají šedé, zlaté, modré nebo fialové E3 wolframové elektrody podle konkrétní aplikace a doporučení výrobce.
Zlatá wolframová elektroda – lanthanovaná (WL 1,5)
Nabízí stabilní oblouk, dobré zapalování a vysokou životnost. Používá se při TIG svařování oceli, nerezu a dalších materiálů v DC režimu. Hodí se také pro náročnější, robotické nebo orbitální svařování. Je neradioaktivní.
Modrá wolframová elektroda – lanthanovaná (WL 2)
Má velmi dobrou stabilitu oblouku, životnost a dobré zapalování. Vhodná je pro univerzální TIG svařování v DC režimu, zejména při práci s ocelí, nerezem, titanem, niklem nebo mědí. Je neradioaktivní.
Fialová wolframová elektroda E3 se vzácnými zeminami
Fialové wolframové elektrody E3 patří mezi moderní univerzální elektrody pro TIG svařování. Obsahují směs oxidů vzácných zemin a jsou použitelné pro svařování stejnosměrným i střídavým proudem. Hodí se pro ocel, nerez, hliník, titan, nikl, měď i slitiny hořčíku.
Jejich výhodou jsou dobré zapalovací vlastnosti, stabilní oblouk a použití bez radioaktivity. Díky tomu se často používají jako moderní alternativa k červeným thoriovaným elektrodám. Příkladem je fialová wolframová elektroda E3 TIG Abicor Binzel 2,4 × 175 mm.
Bílá wolframová elektroda – zirkonovaná (WZ)
Je vhodná hlavně pro AC svařovací proud, tedy pro TIG svařování hliníku a jeho slitin. Má vysokou odolnost vůči nečistotám a používá se tam, kde je důležitá čistota svaru a stabilita při AC režimu.
Jak souvisí wolframová elektroda s TIG AC/DC a TIG DC?
Při TIG svařování nerozhoduje jen barva elektrody, ale také typ proudu. TIG DC se používá hlavně pro nerez, ocel, měď, titan, nikl nebo litinu. TIG AC/DC je potřeba tehdy, když chcete svařovat hliník metodou TIG.
Pokud vybíráte wolframovou elektrodu pro svařování nerezu nebo oceli, budete nejčastěji řešit elektrody vhodné pro DC režim a vhodnou TIG DC svářečku na nerez a ocel. Pokud svařujete hliník, potřebujete nejen elektrodu vhodnou pro AC režim, ale také TIG AC/DC svářečku na hliník.
Pro širší výběr stroje podle typu proudu doporučujeme přehled TIG svářečky AC/DC a DC. Pokud si teprve vybíráte metodu svařování, pomůže vám také obecný průvodce jak vybrat svářečku.
Jak zvolit wolframovou elektrodu, hubici a svařovací proud
Následující tabulka ukazuje orientační kombinaci průměru wolframové elektrody, velikosti hubice a svařovacího proudu v režimu AC i DC. Hodnoty berte jako pomůcku – přesné nastavení závisí na materiálu, tloušťce, typu elektrody, ochranném plynu, hořáku a zkušenostech svářeče.
| Průměr elektrody (mm) | Velikost hubice | Svařovací proud | |
|---|---|---|---|
| AC | DC | ||
| 0,5 | 3, 4, 5 | 5–20 A | 5–20 A |
| 1,0 | 4, 5 | 15–80 A | 20–80 A |
| 1,6 | 4, 5, 6 | 70–150 A | 50–150 A |
| 2,4 | 6, 7, 8 | 140–235 A | 135–235 A |
| 3,2 | 7, 8, 10 | 220–325 A | 240–350 A |
| 4,0 | 8, 10 | 300–425 A | 350–500 A |
| 4,8 | 8, 10 | 400–525 A | 475–800 A |
| 6,4 | 10 | 500–700 A | 700–1100 A |
Kromě elektrody a hubice je důležité také další vybavení – hořák, kleštiny, keramické hubice, držáky elektrod, redukční ventil a ochranný plyn. Praktický přehled najdete v článku příslušenství pro TIG svářečky.
Při svařování hliníku vám pomůže také článek jak nastavit TIG AC/DC při svařování hliníku.
Chcete elektrody rovnou vybrat? Prohlédněte si wolframové elektrody pro TIG svařování podle průměru, typu a použití.
FAQ: wolframové elektrody pro TIG svařování
Jakou wolframovou elektrodu zvolit na hliník?
Na TIG svařování hliníku vybírejte wolframovou elektrodu vhodnou pro AC režim. Často se používají zelené, bílé, fialové E3 nebo jiné moderní univerzální AC/DC elektrody podle doporučení výrobce. Kromě elektrody potřebujete také TIG AC/DC svářečku.
K čemu jsou fialové wolframové elektrody E3?
Fialové E3 elektrody jsou moderní univerzální wolframové elektrody pro TIG svařování. Používají se pro AC i DC režim a hodí se například na ocel, nerez, hliník, titan, nikl, měď nebo slitiny hořčíku. Jsou bez radioaktivity a často slouží jako alternativa k červeným thoriovaným elektrodám.
Jakou wolframovou elektrodu zvolit na nerez?
Pro TIG svařování nerezu se používá DC režim. V praxi se často volí šedé, zlaté nebo modré wolframové elektrody podle proudu, typu práce a doporučení výrobce.
Je červená wolframová elektroda vhodná pro TIG?
Červená thoriovaná elektroda má dobré zapalování a stabilitu oblouku, ale obsahuje thorium. Pokud hledáte neradioaktivní alternativu, zvažte šedé, zlaté nebo modré wolframové elektrody podle konkrétního použití.
Jaký průměr wolframové elektrody vybrat?
Průměr elektrody vybírejte podle svařovacího proudu, materiálu a typu práce. Nižší proudy obvykle vyžadují menší průměr elektrody, vyšší proudy větší průměr.
Je jedna elektroda vhodná na AC i DC?
Některé moderní typy wolframových elektrod jsou použitelné pro AC i DC režim. Vždy je ale vhodné řídit se doporučením výrobce elektrody a typem svařovaného materiálu.
Musím wolframovou elektrodu při TIG svařování brousit?
Ano, správně připravený hrot elektrody má velký vliv na stabilitu oblouku, zapalování i kvalitu svaru. U DC svařování se elektroda běžně brousí do špičky, u AC svařování hliníku záleží na typu elektrody a doporučení výrobce.
